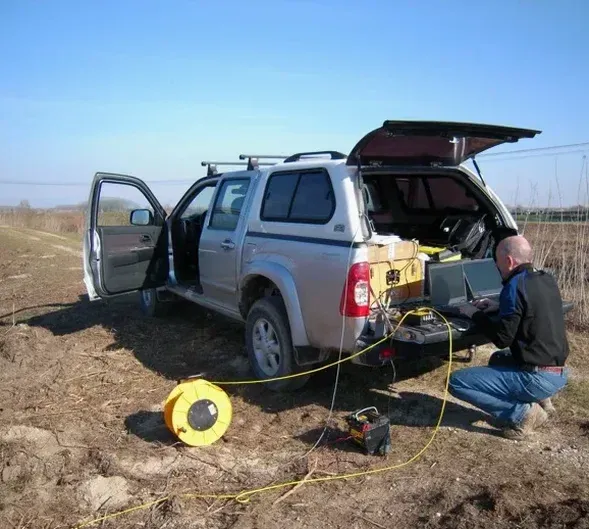

Temuco, enclavada entre los faldeos del cerro Ñielol y las planicies de origen fluviovolcánico del río Cautín, presenta un subsuelo que rara vez es homogéneo. La geomorfología regional, marcada por depósitos de cenizas y lavas antiguas, exige métodos de investigación indirecta que revelen lo que las calicatas no pueden ver en profundidad. La tomografía sísmica de refracción y reflexión resuelve este desafío al generar imágenes del subsuelo basadas en la velocidad de propagación de ondas compresionales y de corte. En lugar de perforar a ciegas, el equipo técnico despliega líneas de geófonos y utiliza fuentes de energía controlada —como golpes de martillo o caída de peso— para registrar los tiempos de viaje de las ondas. Con esos datos se modelan perfiles continuos que muestran cambios litológicos, nivel freático y la profundidad del basamento rocoso, información crítica para determinar el módulo de rigidez y la presencia de paleocanales o intercalaciones de suelos blandos en esta zona sísmica.
La tomografía sísmica en Temuco permite mapear paleocanales y contactos litológicos ocultos que las prospecciones puntuales pasan por alto, reduciendo la incertidumbre geotécnica antes de excavar.
Detalles técnicos del servicio en Temuco
Condiciones geotécnicas locales en Temuco
Un error frecuente al planificar obras en el área urbana de Temuco es asumir que el basamento rocoso es continuo y somero basándose solo en afloramientos puntuales del cerro Ñielol. En realidad, los depósitos de relleno fluvial y las intercalaciones de cenizas volcánicas pueden generar contrastes de velocidad engañosos, ocultando capas compresibles o zonas de alteración hidrotermal bajo una costra más competente. Cuando se omite la tomografía sísmica de refracción y solo se ejecutan ensayos de penetración estándar (SPT) aislados, se corre el riesgo de no detectar paleocanales rellenos de material orgánico o lentes de arcilla expansiva que comprometen la capacidad de soporte. Las consecuencias se traducen en asentamientos diferenciales severos, activación de planos de debilidad durante un sismo y sobrecostos por rediseño de fundaciones con la obra en ejecución. El equipo del laboratorio, acreditado bajo los lineamientos de NCh-ISO 17025, aplica rutinas de control de calidad que incluyen la verificación de reciprocidad de los disparos y el análisis de cobertura de rayos en el tomograma, asegurando que cada perfil entregado represente fielmente la complejidad del subsuelo local.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Nuestros servicios de Tomografía sísmica de refracción/reflexión
La investigación geofísica en Temuco se organiza en etapas que cubren desde la detección del basamento hasta la caracterización dinámica del suelo para diseño sismorresistente.
Refracción sísmica para definición de basamento rocoso
Se ejecutan tendidos sísmicos de 55 a 115 metros con el fin de identificar la profundidad al rechazo rocoso y las velocidades de onda P de cada estrato. Ideal para proyectos de edificación en altura donde se requiere conocer el espesor de los sedimentos sobre la roca volcánica.
Integración de perfiles de onda de corte (Vs30)
Mediante la adquisición simultánea de ondas superficiales y su inversión conjunta con la tomografía de refracción, se calcula la velocidad media de onda de corte en los primeros 30 metros. Dato indispensable para la clasificación sísmica del sitio según la NCh433.
Tomografía de reflexión para detección de cavidades
Aplicando geometrías de punto medio común (CMP) y fuentes de mayor energía, se obtienen secciones apiladas que revelan reflectores someros asociados a cavernas, túneles o contactos entre flujos de lava. Muy utilizado en trazados viales y obras lineales cercanas a los faldeos del Ñielol.
Preguntas comunes
¿Qué diferencia hay entre la tomografía de refracción y la de reflexión sísmica?
La refracción sísmica analiza las ondas que viajan críticamente a lo largo de las interfases entre capas y regresan a superficie como primeras llegadas; es excelente para definir contactos geológicos y la profundidad del basamento. La reflexión sísmica, en cambio, captura la energía que se refleja en esas mismas interfases y vuelve a los geófonos como eventos posteriores, permitiendo detectar estructuras más finas, cavidades o fallas. En la práctica, en Temuco solemos adquirir datos de ambos fenómenos en un mismo tendido, procesándolos por separado para obtener un modelo complementario del subsuelo.
¿En qué tipo de suelo de Temuco funciona mejor la tomografía sísmica?
Funciona correctamente en casi todos los suelos de la región, pero da resultados especialmente nítidos donde hay contraste de rigidez entre capas. Por ejemplo, en los sectores de la ciudad asentados sobre sedimentos fluviales del Cautín con intercalaciones de gravas y arenas volcánicas, las velocidades de onda P cambian de 400-800 m/s en los suelos blandos a más de 2000 m/s al alcanzar la roca sana. Esto genera tomogramas de alta resolución y modelos confiables. En terrenos muy homogéneos o saturados, la refracción puede tener limitaciones, pero se complementa con el análisis de ondas superficiales para mantener la calidad del perfil.
¿Cuál es el rango de inversión para un perfil de tomografía sísmica en Temuco?
El costo de una campaña de tomografía sísmica de refracción/reflexión en Temuco se sitúa típicamente entre $1.265.000 y $2.631.000, dependiendo de la longitud total de los tendidos, el número de líneas sísmicas, la fuente de energía requerida y la complejidad del procesamiento. Perfiles más largos o que exijan integración con ensayos MASW para obtener el parámetro Vs30 se acercan al rango superior. Cada cotización se ajusta a las condiciones específicas del terreno y los objetivos del estudio.
